前記事の続きでフレキシブルクランプメーターCFL-02Rは負荷電流を
測定する物で口径170mmでどんな場所でもワイヤーを通し電流測定
ができます。実売15000円程度でこの機能が可能なのはこの製品だけ
で素晴らしいです。
どこでも測定できる点から変圧器地絡時に挟めないケーブルを挟み地絡
調査に利用できないかの検証です。変圧器地絡が発生するとその時のI0
は私の経験上I0≒I0rとなる、又このビルは昔から誤報防止のため地絡
LGR設定を300mAで設定している。×0.7の210mA以上のI0から動作す
るので発生した復旧不能な地絡電流は必ず200mAを超えてるというこの
現場特有の癖があります。まずI0値=I0rという事は力率1の機器を使用
した時に流れる電流と同じ、実験で容易に準備できるのは白熱電球です。
今回38W、19W、10Wの3個を準備しました。これらの点灯電流を正確に
まず測定できるか？が確認したい点です。

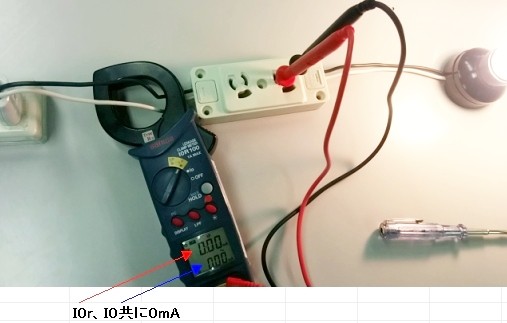

こんな実験KITにしましたが完全にこの回路において漏電がない事をI0r
モードで確認、つまり黒白に流れる電流は完全に同一です。正確に電流を
測定比較するためにI0r100も使用しました。これは1mAを正確に測定で
きるI0rクランプメーターです。初心者の方に復習ですがもし黒か白の１
本だけ挟めば0Aにはなりません。漏電なし状態ΣI=0の条件が成立しな
いからです。ELBとはこの理屈を利用して漏電検出自動トリップをします。
本当に変圧器で地絡をさせたいならば電源白線ではなくアース線に黒か
らの電流を接続すればいいのですがそれは業務に支障が出るのででき
ません。(40Wの白熱電球なら400mA流れて確実に地絡警報出せます)
フレキシブルクランプメーターCFL-02Rでも同じ測定をして0Aになる事
を確認、もしこの状態で0.35Aとか表示されたら実験中止です。漏電は
なくΣI=0なのでこの場合でも0Aでないといけません。周波数は3A以上
でないと表示しないのでこういう使い方では表示されません。
38Wランプに流れる電流は380mA、CFL-02Rは340mAで表示しました。
この測定器はACは0.2A～と説明書にありこういう低い値は誤差が多
いのですがこれなら地絡があるというのを認識できます。尚左のI0r
100はmA単位でCFL-02RはA単位な点に注意！このビルでは変圧器
地絡時はCFL-02RのI0測定方法でこの位の値でほとんどが表示され
るはずです。
19Wランプでも行ってみました。CFL-02Rの測定限界ギリだけど意外にも
170mA(0.17A)で悪い感じではありません。これは実測で素直に結果を
受入れます。取扱書の通り0.2Aから測定できるのは確認できました。
この実験とは関係ないけどテナントさんが最近電気代が高いので調べて
ほしいと言われたらこれに機器を接続して負荷電流をクランプメーターで
測定すればいいのです。又漏電も見たいなら２線をリーククランプメーター
で挟み1mA未満(通常Ｉ０で0.1～0.3mA程度)で確認できます。まさか
顧客の機器のコードの被覆は剥いで中の２線を出すわけにはいきませ
んがラインセパレーターを買わなくても電源コードの電流は測定できます。

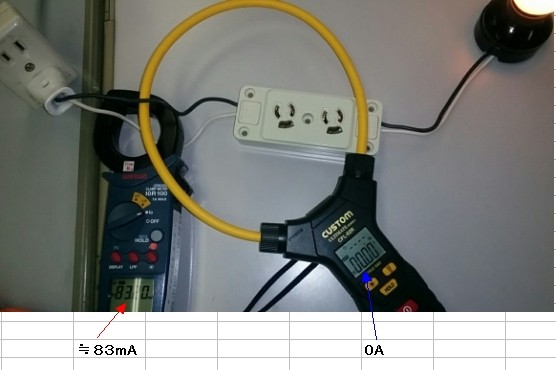

10Wランプで行いましたがI0r100は漏れ電流専用測定器なので1mAを
正確に測定できますがCFL-02Rは100mA以下は限界の様ですね。ただ
私はCFL-02RでI0管理をするわけでなく地絡事故時に80mmのリーク
クランプメーターで挟めないケーブルでそこで漏電があるのかないのか
を知るためだけに使うので問題はありません。その事からCFL-02R
の最小表示限界値を実測で知っておきたかったので今回は10Wランプま
で準備したのです。
Sponsored Link

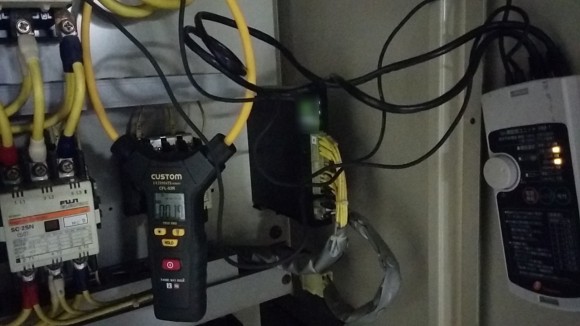

三相動力回路をCFL-02RでI0測定して0Aでも実際この場合は≒27mA
あります。CFL-02Rの説明書にある様に日常的なI0管理にCFL-02Rは
使えません。尚同じ条件とするためリーククランプメーターのノイズカット
機能はOFFで測定しています、あくまで指示能力の違いだけです。

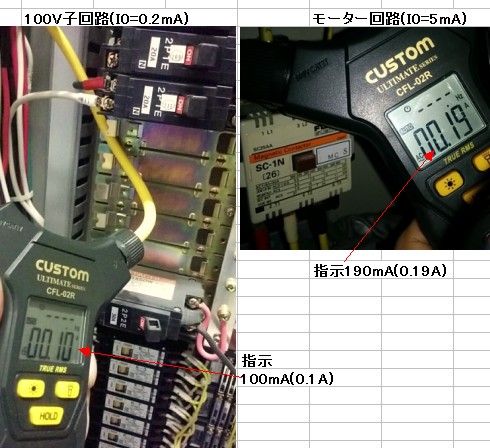

負荷に近くなるほどフィルターを内蔵していないので指示値に誤差

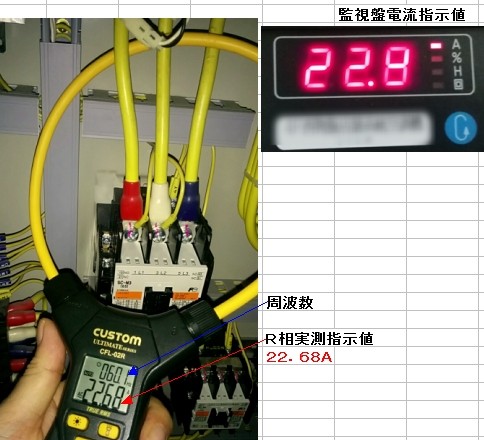

が出やすくなります。運転電流では10Ａ以上なので15Aが15.2Aと
表示されても影響はありませんがI0測定を行うと時々０Ａとならず
こういう指示関係になった箇所もありました。前記事の実験でRM-1
を使用して正常回路なら0A表示にできるのは確認しましたがイザ
では手間です。80mmクランプで挟めない部分でCFL-02Rを使用し
0.3A(300mA)以上が表示されたらその回路で漏電が発生してい
るという判断でCHECKを行えばいけるはず！実際は0.4A近く表示
されるでしょう！
なるべくこういう作業は省略したいですね。各ポイントをCFL-02R
で測定して正常時に指示差がでる機器は確認しました。どれも
0.2Aは超えてないのでこの操作は省略できるはずです。
購入して実際の変圧器地絡がまだ発生してないので最終試験は
その時となります。明日か３ヶ後かでも夏になればテナント機器
が必ず単体で漏電を急に起こすので遅くても夏には試す事はで
きます。結局その事態が発生した時にスムーズに行えるのかが
すべての答えとなります。今回の方法は私が管理してる現場で
の話ですから真似はされないでください。変圧器の地絡設定が
この現場より低い値で設定されてる場合、地絡時にI0=I0rに
ならない様な負荷設備がある様な現場ではこの方法はたぶん
使えません。メーカーが機能とするのはすべての現場で無条件
に使用できる場合です。フレキシブルクランプメーターにリーク
クランプメーターと同じ高周波カットがある物は確か相当に高額
でした。とにかく遊びではないけど個人的研究をして楽しんでい
ます。
